Practica 3 . Circuito Mixto y Conclusion de resistencias

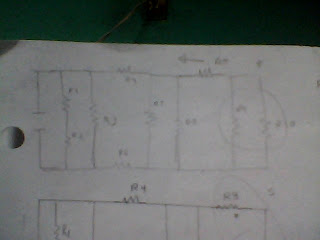

Circuito Mixto

 1.- Se tomaron datos de la practica 1.
2.-Se fue redujendo el circuito hasta llegar al total de todas las resestencias y como esta el circuito hasta dejarlo en paralelo.
3.-Se colocaron las resistencias en el protoboard y se comprobaron resultados con el multimetro.



R10 + R9 =        1
                        1     +     1       = 25812.70358 Ω
                  27000      587000



R9,R10 + R8 = 25822.70358 Ω



R9, R10, R8 + R7 + R5 =                1
                                                  1             +1    + 1     = 14.88Ω
                                         25812.70358    15     220
Nota: A la suma hasta este paso le llamaremos R1.0




R1.0 + R4 + R6 = 68234.88 Ω

Nota: A la suma de este paso le llamaremos 2.0


R2.0 + R3 =            1

                             1            +1     = 985.55Ω
                    68234.88       1000



R1 + R2 = 3000 + 10 000 = 13 000 Ω

R1 + R2 + R2.0 + R3 =                 1
                                                  1               +1     = 916.0991 Ω
                                             985.55        13 000





Conclusiones

Resistencias circuito mixto, serie y paralelo.

En esta práctica se aprendió a utilizar los que es un multímetro resistencias y sus valores de la cual se sacó el valor de cada una de ella por medio de la tabla de resistencias y así con los cálculos y las resistencias se realizan los circuitos en serie, paralelo y mixto en los cuales se demostró cómo se distribuye la corriente en cada una de las resistencias.
